La comprensione delle resistenze elettriche rappresenta il pilastro fondamentale su cui poggia l’intera ingegneria elettronica e l’elettrotecnica. Il resistore, pur essendo un componente passivo e strutturalmente semplice, svolge un ruolo critico nella determinazione del comportamento dei circuiti, agendo come regolatore del flusso di carica, divisore di tensione e trasformatore di energia elettrica in calore. La progettazione di sistemi elettronici moderni, che spaziano dalla microelettronica dei processori ad alta integrazione fino agli apparati di trasmissione di potenza per radioamatori, richiede una conoscenza profonda non solo delle leggi di Ohm, ma anche delle proprietà dei materiali, delle parassiticità ad alta frequenza e delle dinamiche di dissipazione termica.
Fondamenti Fisici della Resistenza Elettrica
La resistenza elettrica è la grandezza fisica che quantifica l’opposizione di un corpo al passaggio della corrente elettrica. Dal punto di vista microscopico, questo fenomeno trae origine dagli urti che gli elettroni di conduzione subiscono contro gli ioni del reticolo cristallino del materiale conduttore o resistivo. Ogni collisione trasferisce energia cinetica dagli elettroni al reticolo, manifestandosi macroscopicamente come un aumento della temperatura del componente, noto come effetto Joule.
La Resistività e la Seconda Legge di Ohm
La resistenza di un elemento non è una proprietà fissa, ma dipende strettamente dalla sua geometria e dalla natura chimico-fisica del materiale. La relazione è descritta dalla seconda legge di Ohm, la quale stabilisce che la resistenza R è direttamente proporzionale alla lunghezza L del conduttore e inversamente proporzionale alla sua sezione trasversale A:
In questa equazione, p (rho) rappresenta la resistività del materiale, misurata in Ω⋅m. Materiali come il rame o l’argento possiedono una resistività estremamente bassa, rendendoli ideali per il trasporto di energia, mentre leghe come la manganina o materiali a base di carbonio sono selezionati per la loro capacità di offrire valori di resistenza specifici e stabili nel tempo.
L’Interazione Termica e il Coefficiente di Temperatura
Un aspetto spesso sottovalutato nella progettazione di base, ma cruciale nelle applicazioni professionali, è la variazione della resistenza in funzione della temperatura. Il coefficiente di temperatura (TCR) indica come il valore ohmico devia rispetto al valore nominale misurato a 25°C. Per la maggior parte dei conduttori metallici, la resistenza aumenta con la temperatura (coefficiente positivo), mentre in alcuni semiconduttori o miscele di carbonio può diminuire (coefficiente negativo). La stabilità termica è un parametro di merito fondamentale per i resistori di precisione utilizzati negli strumenti di misura e nei riferimenti di tensione.
Il Framework Matematico: Leggi di Ohm e della Potenza
L’analisi circuitale si fonda sulla prima legge di Ohm, che stabilisce una proporzionalità diretta tra la tensione V applicata ai capi di un conduttore e la corrente I che lo attraversa. Questa legge definisce la resistenza R come il coefficiente di questa proporzionalità :
Da questa relazione fondamentale derivano le formule inverse utilizzate per determinare la corrente circolante o il valore resistivo necessario in fase di progetto:
Dissipazione Energetica ed Effetto Joule
Ogni resistore inserito in un circuito dissipa una potenza P, misurata in Watt (W). La potenza è il prodotto della tensione per la corrente, ma può essere espressa in funzione della sola resistenza e di uno degli altri due parametri:
La comprensione di queste formule è vitale per evitare il cedimento del componente. Un errore comune è trascurare il fatto che la potenza dissipata aumenta con il quadrato della corrente; raddoppiare la corrente in un ramo significa quadruplicare il calore generato, il che può portare alla distruzione termica del resistore se non opportunamente dimensionato.
Tipologie Costruttive e Caratteristiche Tecniche
L’industria elettronica ha sviluppato diverse tecnologie per realizzare resistori adatti a specifiche esigenze di precisione, potenza e risposta in frequenza.
Resistori a Film di Carbone e ad Impasto
I resistori ad impasto di carbonio rappresentano la tecnologia più datata, ma sono ancora apprezzati in certi ambiti per la loro capacità di sopportare transitori di tensione elevati senza subire danni. Tuttavia, essi presentano elevato rumore termico e scarsa stabilità. I resistori a film di carbonio, realizzati depositando uno strato sottile di grafite su un supporto ceramico, offrono prestazioni migliori e sono lo standard per applicazioni generiche a basso costo.
Resistori a Film Metallico e ad Ossido di Metallo
Questi componenti utilizzano una lega metallica (spesso nichel-cromo) depositata sotto vuoto su un substrato ceramico. I resistori a film metallico si distinguono per l’elevata precisione (tolleranze fino allo 0,1% o inferiori) e un coefficiente di temperatura molto basso. Sono i componenti di scelta per circuiti analogici sensibili, amplificatori audio di alta fedeltà e strumentazione scientifica.
Resistori a Filo (Wirewound)
Realizzati avvolgendo un filo resistivo attorno a un nucleo isolante, questi resistori sono progettati per gestire potenze elevate, da pochi Watt fino a centinaia di Watt. La loro struttura, tuttavia, introduce un’induttanza parassita significativa, rendendoli generalmente inadatti per applicazioni a radiofrequenza a meno di non utilizzare avvolgimenti speciali a bassa induttanza (come il tipo Ayrton-Perry).
Resistori SMD (Surface Mount Device)
Con la miniaturizzazione dei circuiti, i resistori SMD hanno quasi completamente sostituito i componenti con reofori (through-hole) nella produzione industriale. Sono realizzati con tecnologia a film spesso (thick film) o film sottile (thin film). I resistori a film sottile SMD offrono prestazioni di precisione paragonabili ai migliori componenti a film metallico tradizionali, con il vantaggio di parassiticità ridotte grazie all’assenza di terminali lunghi.
Identificazione e Standardizzazione: Codice Colori e Serie E

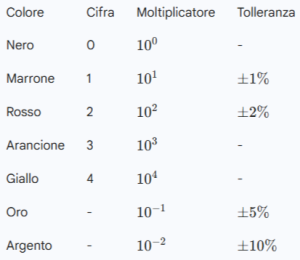

Per facilitare l’identificazione, i resistori cilindrici utilizzano un codice a bande colorate. La lettura avviene solitamente da sinistra a destra, partendo dalla banda più vicina a un terminale.
Sistema a 4 e 5 Bande
Prime due bande: Rappresentano le prime due cifre significative del valore.
Terza banda: È il moltiplicatore (potenza di dieci per cui moltiplicare le prime due cifre).
Quarta banda: Indica la tolleranza percentuale.
Nei resistori di precisione a 5 bande, si aggiunge una terza cifra significativa, spostando il moltiplicatore alla quarta banda e la tolleranza alla quinta. Esistono anche resistori a 6 bande, dove l’ultima indica il coefficiente di temperatura.
La Serie E e i Valori Standardizzati
Per ragioni logistiche e di produzione, i valori di resistenza non sono casuali ma seguono serie normalizzate basate sulla norma IEC 60063. Le serie più comuni sono la E12 (10% di tolleranza, 12 valori per decade) e la E24 (5% di tolleranza, 24 valori per decade). Questa progressione geometrica assicura che qualsiasi valore di resistenza necessario possa essere approssimato da un valore commerciale entro i limiti della tolleranza scelta.
Topologie Circuitali: Serie, Parallelo e Calcolo Equivalente
La capacità di ridurre una rete complessa di resistenze a un singolo valore equivalente è fondamentale per l’analisi dei circuiti.
Il Collegamento in Serie
In una configurazione in serie, i resistori sono collegati uno dopo l’altro in un unico percorso chiuso. La corrente che attraversa ogni componente è identica, mentre la tensione totale applicata si ripartisce tra i resistori proporzionalmente al loro valore. La resistenza equivalente è semplicemente la somma delle singole resistenze:
Questa configurazione è utilizzata quando si desidera aumentare la resistenza totale o creare un partitore di tensione.
Il Collegamento in Parallelo
Nel parallelo, tutti i resistori condividono gli stessi terminali di ingresso e uscita, trovandosi quindi sottoposti alla medesima tensione. La corrente totale si divide tra i rami in modo inversamente proporzionale alla resistenza di ciascuno. La resistenza equivalente è calcolata tramite il reciproco della somma dei reciproci:
Un’osservazione critica è che la resistenza equivalente di un parallelo è sempre minore della resistenza più piccola presente nel circuito. Per due sole resistenze, la formula si semplifica nel prodotto diviso la somma:
Applicazioni Progettuali: Partitori e Protezione
I resistori non sono solo elementi dissipativi, ma strumenti di condizionamento del segnale.
Il Partitore di Tensione Resistivo
Composto da due resistenze in serie, il partitore permette di ottenere una tensione di uscita Vout inferiore alla tensione di ingresso Vin. La formula di trasferimento è:
Questa configurazione è ubiquitaria nell’interfacciamento tra sensori analogici e microcontrollori. È fondamentale, tuttavia, considerare l’effetto del carico: se un dispositivo esterno assorbe corrente dal nodo di uscita, esso agirà come una resistenza in parallelo a R2, alterando il rapporto di partizione calcolato.
Protezione dei LED e Limitazione di Corrente
Un LED richiede una corrente costante per funzionare correttamente senza bruciarsi. Poiché il LED ha una caduta di tensione quasi costante Vf, la resistenza serie deve assorbire la tensione in eccesso e limitare la corrente I al valore desiderato (tipicamente 10-20mA). La formula di calcolo è:
Se alimentiamo un LED rosso (Vf=2V) con una batteria da 9V e vogliamo 20mA, avremo: R = (9 – 2) / 0,02 = 350 Ω. Si sceglierebbe il valore commerciale più vicino, come 330 Ω o 390 Ω.
Elettronica Digitale: Resistenze di Pull-Up e Pull-Down
Nei circuiti logici e nei microcontrollori come Arduino o ESP32, i pin di ingresso non devono mai essere lasciati “fluttuanti” (floating), poiché il rumore elettromagnetico ambientale potrebbe causare commutazioni logiche casuali.
Definizione degli Stati Logici
Resistenza di Pull-Up: Collega il pin alla tensione di alimentazione (Vcc). In assenza di altri segnali, il pin legge un livello logico alto (1). Quando un pulsante viene premuto chiudendo il circuito verso massa, il pin scende a livello logico basso (0).
Resistenza di Pull-Down: Collega il pin a massa (GND). Il pin rimane a livello logico basso finché un segnale esterno non lo “tira” verso l’alto.
Il valore tipico per queste resistenze è di 10 kΩ, un compromesso ideale che garantisce un consumo di corrente minimo quando il tasto è premuto, pur offrendo una bassa impedenza sufficiente a dissipare le cariche indotte.
Applicazioni per Radioamatori: Alta Frequenza e Potenza
L’ambito radioamatoriale (Ham Radio) presenta sfide uniche per l’uso delle resistenze, legate principalmente alla gestione della potenza e all’adattamento di impedenza in radiofrequenza (RF).
Il Carico Fittizio (Dummy Load)
Un carico fittizio è un dispositivo che simula un’antenna perfetta, presentando un’impedenza puramente resistiva di 50 Ω al trasmettitore. È indispensabile per tarare gli apparati senza irradiare segnali che potrebbero disturbare le comunicazioni reali. La sfida costruttiva risiede nel dissipare grandi quantità di calore mantenendo l’impedenza costante.
Per un carico fittizio di alta qualità, non si possono usare normali resistenze a filo, poiché l’induttanza parassita impedirebbe il corretto funzionamento sopra pochi Megahertz. Si utilizzano resistenze a impasto di carbonio o speciali resistori a film di potenza (come la serie TNF) montati su generosi dissipatori. Alcuni radioamatori realizzano carichi fittizi immergendo batterie di resistenze in olio minerale all’interno di contenitori metallici per migliorare lo scambio termico.
Attenuatori a Pi-Greco e a T
Gli attenuatori sono reti resistive utilizzate per ridurre la potenza di un segnale di un valore specifico (espresso in dB) mantenendo l’impedenza di ingresso e uscita fissa a 50 Ω. Sono essenziali per proteggere gli stadi di ingresso sensibili dei ricevitori o per calibrare gli strumenti di misura.

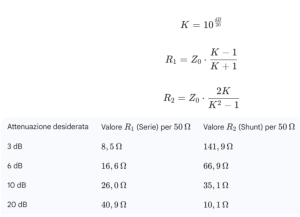

Per un attenuatore simmetrico a T, il calcolo delle resistenze serie (R1) e della resistenza di shunt (R2) dipende dal fattore di attenuazione K:
L’uso di resistenze con tolleranza dell’1% o migliore è raccomandato per garantire che l’attenuazione reale corrisponda a quella di progetto.
Gestione Termica e Dissipazione di Potenza Avanzata
Il limite operativo di un resistore non è definito solo dalla sua resistenza elettrica, ma dalla sua capacità di smaltire il calore. Nelle applicazioni ad alta potenza, come i carichi fittizi da 800W descritti da IW4BLG, la progettazione termica diventa l’aspetto dominante.
Resistenza Termica e Raffreddamento
Il flusso di calore può essere analogamente studiato come un circuito elettrico, dove la differenza di temperatura è la “tensione” e la resistenza termica (Rth) è l’opposizione al passaggio del calore. Per mantenere il “chip” della resistenza entro i limiti di sicurezza (spesso 150-200°C), è necessario che la somma delle resistenze termiche verso l’ambiente sia minimizzata:
L’uso di piastre di rame di spessore elevato tra il resistore e il dissipatore in alluminio funge da “spanditore di calore” (heat spreader), riducendo la densità del flusso termico e permettendo un raffreddamento più efficiente. In sistemi da centinaia di Watt, la ventilazione forzata diventa obbligatoria, con flussi d’aria canalizzati per massimizzare la rimozione del calore dalle alette del dissipatore.
Considerazioni Pratiche e Sourcing dei Componenti
Per il progettista e l’hobbista, la scelta del fornitore è altrettanto importante quanto la scelta del componente.
Fornitori Leader e Qualità
In Italia e in Europa, distributori come RS Components, Mouser, Farnell e Digi-Key offrono cataloghi sterminati con datasheet dettagliati, fondamentali per conoscere parametri come il coefficiente di temperatura e il rumore. Per componenti specifici per radioamatori (come resistenze non induttive di potenza), siti specializzati come quelli di Franco Rota o RF-Microwave sono punti di riferimento essenziali.
Consigli per il Montaggio
RF: Mantenere i collegamenti il più corti possibile per ridurre l’induttanza parassita. Utilizzare tecniche di schermatura se necessario.
Potenza: Utilizzare pasta termica di alta qualità (come quella all’ossido di zinco o argento) per migliorare il contatto tra il componente e il dissipatore.
Precisione: Evitare di surriscaldare eccessivamente i terminali durante la saldatura, poiché lo shock termico può alterare permanentemente il valore resistivo di componenti ad alta precisione.
La gestione delle resistenze elettriche è un’arte che coniuga la teoria matematica con la pratica ingegneristica. Dalla scelta del colore corretto sulla banda di un resistore da 1/4 di Watt per un semplice LED, alla progettazione di sistemi di dissipazione complessi per carichi fittizi da Kilowatt, la fisica rimane la stessa, ma cambiano drasticamente le sfumature tecniche.
Per il progettista moderno, sia esso un ingegnere professionista o un radioamatore appassionato, il successo risiede nell’attenzione ai dettagli parassiti e termici che spesso non compaiono nelle formule ideali dei libri di testo. Una solida base teorica unita alla consapevolezza delle limitazioni reali dei materiali permette di costruire circuiti non solo funzionanti, ma affidabili e sicuri nel tempo. L’integrazione di queste conoscenze in una strategia di divulgazione online efficace, attraverso post blog ottimizzati e ricchi di insight, rappresenta il modo migliore per condividere questa competenza tecnica con la comunità globale di maker e tecnici.
